Transformatoren

Begrippenlijst

Veiligheidstransformatoren

Een veiligheidstransformator zet de netspanning om in een voor de mens ongevaarlijke lage wisselspanning van maximaal 50 V. Het heeft gescheiden primaire en secundaire wikkelingen, een verhoogd isolatienivo en kan zowel in een vaste opstelling als in een verplaats- bare opstelling gebruikt worden. De veiligheid van dit soort trafo’s zit hem in het feit dat er alleen stroom aan de secundaire zijde kan lopen bij een gesloten circuit. Zou de kring op één of andere wijze onderbroken worden, dan kan er geen stroom meer lopen en is er geen gevaar om onder spanning komen te staan. De enige manier om nog onder spanning te komen staan is door beide polen tegelijk aan te raken en de kans daarop is gering. Bij een veiligheidstrafo wordt er ook nog eens met een veilige, extra lage spanning gewerkt, waardoor deze veiliger is dan een scheidingstrafo die enkel de werkspanning, doorgaans 230 Volt, van het net scheidt.

Draagbare Veiligheidstransformatoren

Een draagbare veiligheidstransformator is een veiligheidstrafo ingebouwd in een beschermende en verplaatsbare behuizing. De behuizing is voorzien van een handgreep, aansluitsnoer, overloadbeveiliging en speciale wandcontactdoos, deze is afhankelijk van de uitgangsspanning. (24V of 42V)

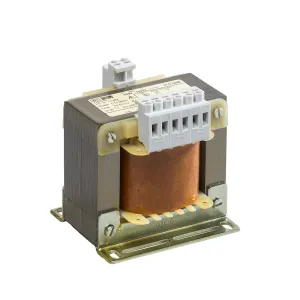

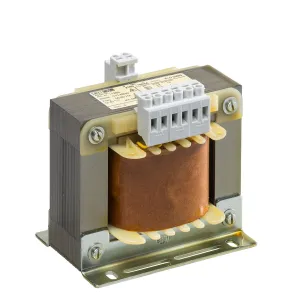

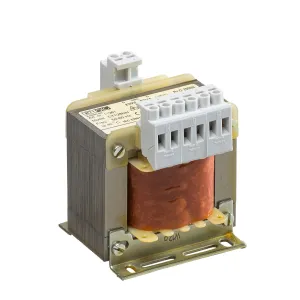

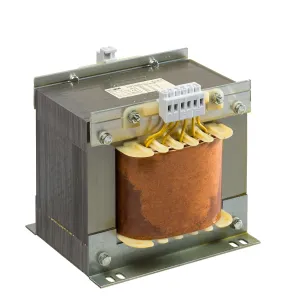

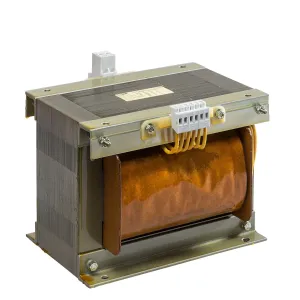

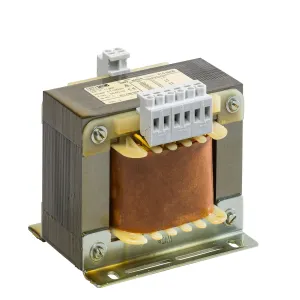

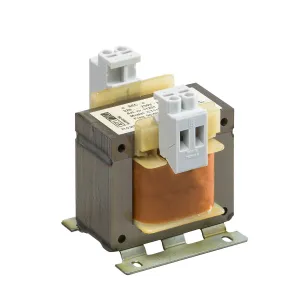

Stuurtransformatoren

Een stuurtransformator is een transformator die de voeding levert voor een hulpstroomketen en is opgebouwd uit gescheiden wikkelingen, met een normaal isolatieniveau. Een stuurtransformator is een onbeschermde trafo! Om de hulpstroomketen van voeding te kunnen voorzien wordt een stuurtrafo vaak aangesloten tussen twee fasen van een driefasig net. De stuurtrafo laat een afwijkende spanning toe in de hulpstroomketen voor elektronische componenten.

Spaartransformatoren

Een spaartransformator is een transformator die de secundaire spanning realiseert door een aftakking direct van de primaire wikkeling. Door deze aftakking zal die een spanning realiseren naar ratio van de positie op de primaire wikkeling. Bij een spaartransformator zijn de primaire en secundaire zijde niet galvanisch van elkaar gescheiden, waardoor deze wat minder veiligheid biedt, in vergelijking met de scheidingstransformator. Een spaartrafo is meestal wel wat kleiner, compacter, lichter en daarom goedkoper.
